超详细光储充一体化介绍!

时间: 2024-06-27

/

浏览量: 1170

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

“光储充”一体化系统是指由分布式光伏、用电电荷、配电设施、监控和保护装置组成的小型自我供电系统,也可称为微电网。一直以来,电动汽车充电站都面临土地资源不足或电网接入的问题。而“光储充”一体化系统的出现,不仅解决了有限的土地及电力容量资源里配电网的问题,还能通过能量存储和优化配置实现本地能源生产与用电负荷基本平衡。“光储充”一体化系统,主要由光(光伏发电系统)、储(储能设备)、充(充电站)三大部分组成。

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

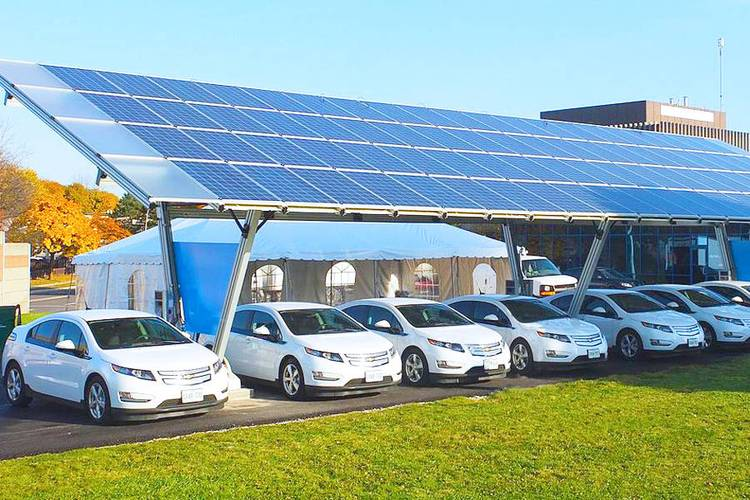

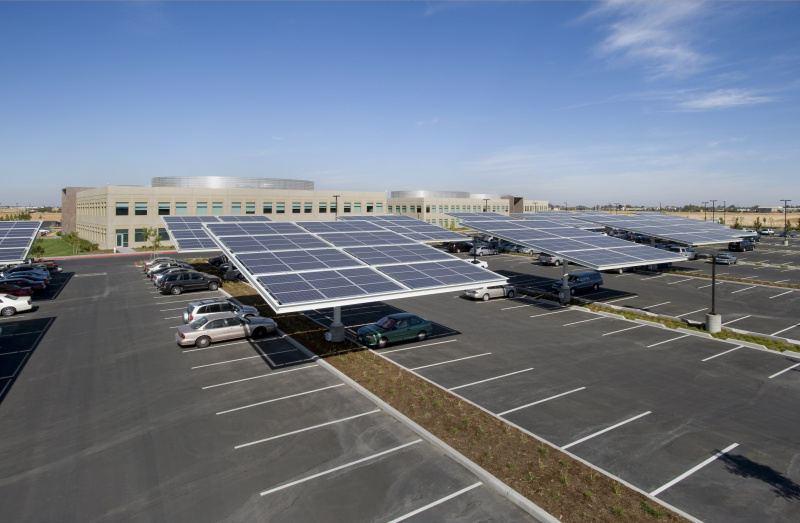

光伏发电系统:在有限的土地资源下建设光储充一体化电站,采用附近屋顶光伏和停车场雨棚光伏。多个光伏组件汇合接到光伏直流汇流箱,经光伏逆变器接入电网,并离网光伏发电系统、离网光伏发电系统有效地解决了太阳能光伏组件的发电、放电、供电以及能量在传输过程中的转化问题,保障整个系统发电的可靠、高效、安全性,使电站发电得以稳定运行。

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

储能设备:储充系统的储能单元一般采用集成了储能电池、PCS、能量管理系统、消防温控等单元的一体化集装箱设计方案。占地面积小,集中化程度高,便于系统控制和维护保养。

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

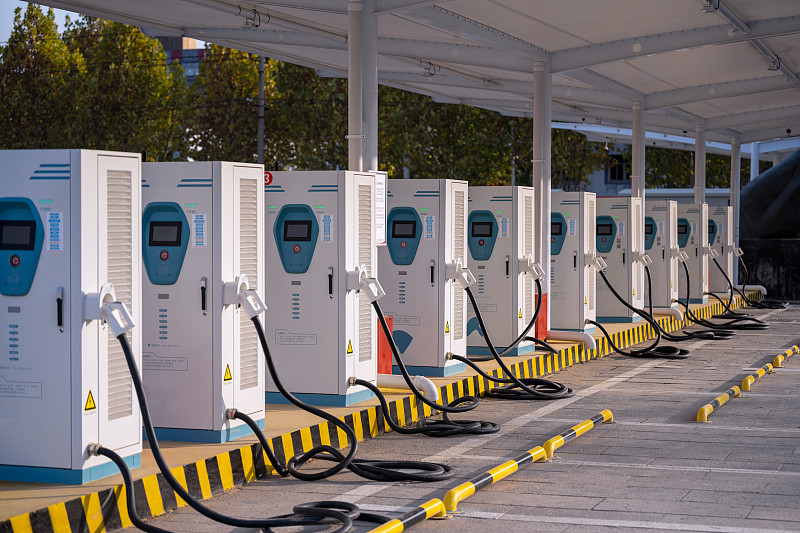

充电桩:充电桩通过扫码充电的方式与用户交互,充电桩系统包含智能监控和智能计量。充电桩智能控制器对充电桩具备测量、控制与保护功能,如运行状态检测、故障状态检测以及充放电过程的联动控制等;交流输出配置交流智能电能表,进行交流充电计量,具备完善的通信功能,可将计量信息通过RS485分别上传给充电智能控制器和网络运营平台。

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

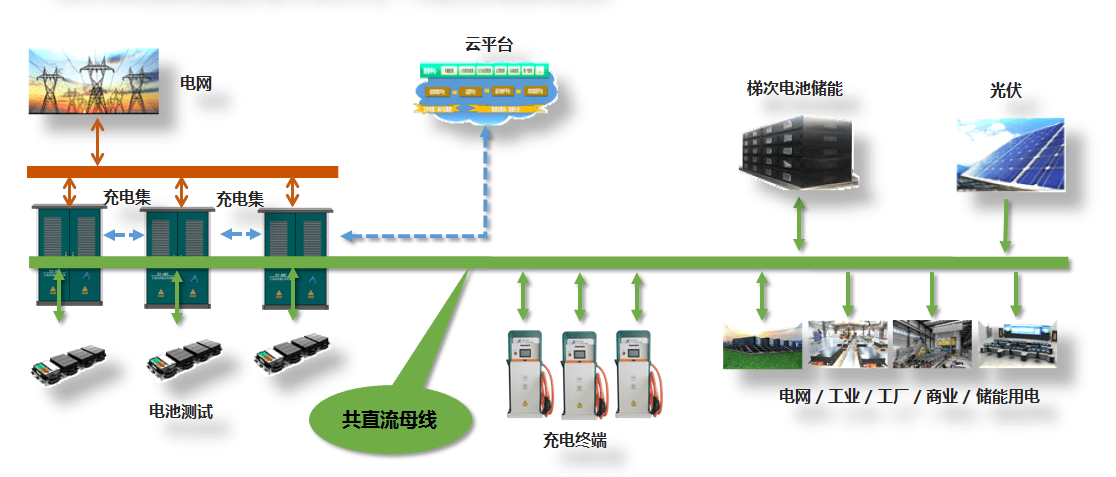

光储充一体化电站直流母线解决方案架构和特点

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

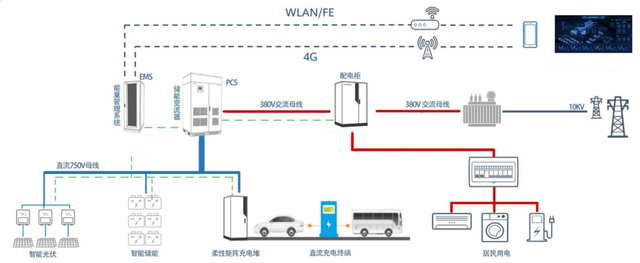

直流微网采用直流母线的耦合技术,减少交直流变换损耗,提高光伏自发自用率,平滑符合曲线,提高电网的友好型。光伏 - 储能 - 充电桩的功率配置灵活,满足客户定制化需求,充分利用光伏发电,增加投资收益率,做到微网系统的功率平衡。

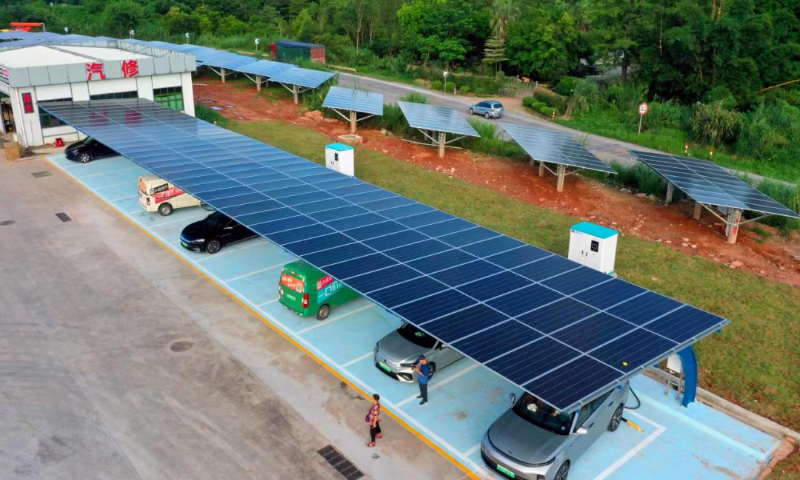

案例图:

光伏电站_家用太阳能光伏发电_光伏发电代理加盟

光伏电站_家用太阳能光伏发电_光伏发电代理加盟


光伏电站_家用太阳能光伏发电_光伏发电代理加盟
